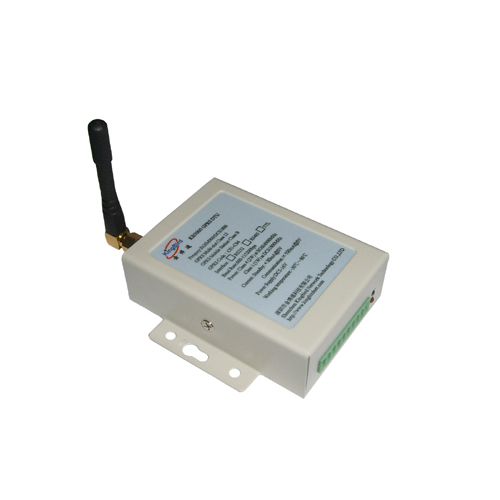

一、什么是4G DTU

      4G DTU無線傳輸模塊是在GPRS DTU的基礎上發展出來支持4G通信的設備，兼容了2G/3GDTU的功能，4G DTU傳輸速度比3G DTU快了幾十倍，甚至可以享受網絡自由，TAS-L17綜合集成了工業路由器.DTU.VPN網關等多種功能。 高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供RS232和RS485(或RS422)接口，可直接連接串口設備，實現數據透明傳輸功能。

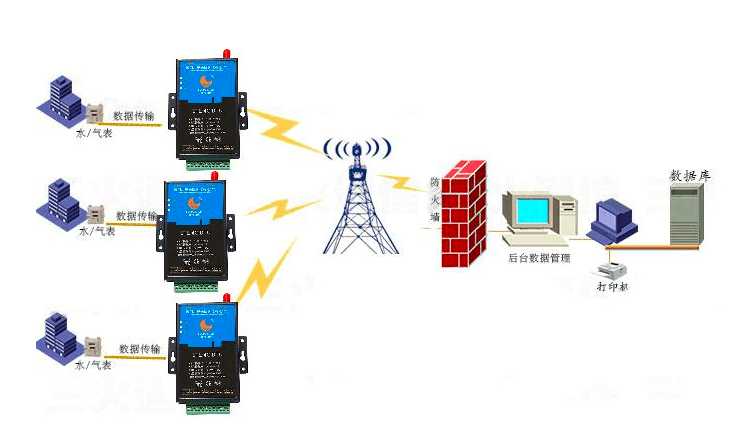

二、4G DTU的原理是什么

DTU與服務器之間的通訊由4G DTU端(客戶端)進行。服務端根據發回意見反饋或接納通訊來沒有響應DTU端。DTU端和服務端相互組成1個根據4G通信和互聯網技術網絡通信的應用系統。與DTU終端設備對比，網絡服務器終端設備配置了更繁雜的手機應用程序，能夠接納DTU終端設備進行的一切通訊請求，并隨時隨地檢驗鏈接中的通訊情況，從而實現即時數據收集和數據庫服務等運用。

DTU端需要預先知道服務器端的IP地址和端口號，然后才能發起通信請求，而一旦通信建立，服務器端和DTU端就沒有區別了。

服務器的IP地址既可以是公網IP（固定IP）也可以是通過域名解析服務器獲取的動態域名。

服務器的端口號一般相匹配于服務器中運作的特殊手機應用程序。比如，端口號TCP 21由FTP服務項目應用，而TCP 80由動態網頁服務器(Http)應用。換句話說，服務器端手機應用程序適用根據特殊服務器端口推送和接收數據。

通常4G DTU終端獲得的IP地址為網絡運營商隨機分配的其內網IP地址，可以通過移動運營商的網關訪問Internet網，在系統應用中要特別注意的是，移動4G網關提供的NAT（網絡地址翻譯）端口映射服務具有很短的時效，因此若需要維持雙向的通信必須設置4G-DTU定時發送的心跳數據包，從而保持NAT端口映射。

三、4G DTU功能特性：

連接方式： 支持4G、2G、3G、網絡

傳輸模式： 透明數據傳輸、組態軟件協議

傳輸協議： 支持TCP，UDP、MQTT、AT指令控制

數據中心： 支持動態域名和固定IP地址訪問、多備份數據中心

高效： 緩存功能，保障數據不丟失

靈活： 支持實時在線，支持短信、電話和串口數據等多種遠程喚醒方式

可管理： 可以通過短信對DTU進行遠程配置和查詢

易維護： 支持本地固件升級

四、4G DTU的四個核心功能：

1、內部集成TCP/IP協議棧

4G DTU內部封裝了PPP撥號協議以及TCP/IP協議棧并且具有嵌入式操作系統，從硬件上，它可看作是嵌入式PC與無線4G MODEM的結合；它具備4G撥號上網以及TCP/IP數據通信的功能。

2、提供串口數據雙向轉換功能

4G DTU提供了串行通信接口，包括RS232，RS485，RS422等都屬于常用的串行通信方式，而且4G DTU在設計上大都將串口數據設計成“透明傳輸”的模式，也就是說4G DTU可以將串口上的原始數據轉換成TCP/IP數據包進行傳送，而不需要改變?cè)械臄?shù)據通信內容。因此，4G DTU可以和各種使用串口通信的用戶設備進行連接，而且不需要對用戶設備作改動。極大的方便了傳輸過程，不需要復雜的協議轉換。

3、支持自動心跳，保持永久在線

4G DTU設備的優點之一就是支持4G終端設備永久在線，因此典型的4G DTU在設計上都支持永久在線功能，這就請求DTU包含了上電自動撥號、采用心跳包保持永久在線（當長時間沒有數據通信時，移動網關將斷開DTU與中心的連接，心跳包就是DTU與數據中心在連接被斷開之前發送一個小數據包，以保持連接不被斷開）、產品軟件和硬件上還配備了看門狗技術，雙重保障設備，設備斷線自動重連、自動重?fù)芴?hào)等特點。

4、支持參數配置，永久保存

4G DTU作為一種通信設備，其應用場合十分廣泛。在不同的應用中，數據中心的IP地址及端口號，串口的波特率等都是不同的。因此，4G DTU都應支持參數配置，并且將配置好的參數保存內部的永久存儲器件內（一般為FLASH或EEPROM等）。一旦上電，就自動按照設置好的參數進行工作。
